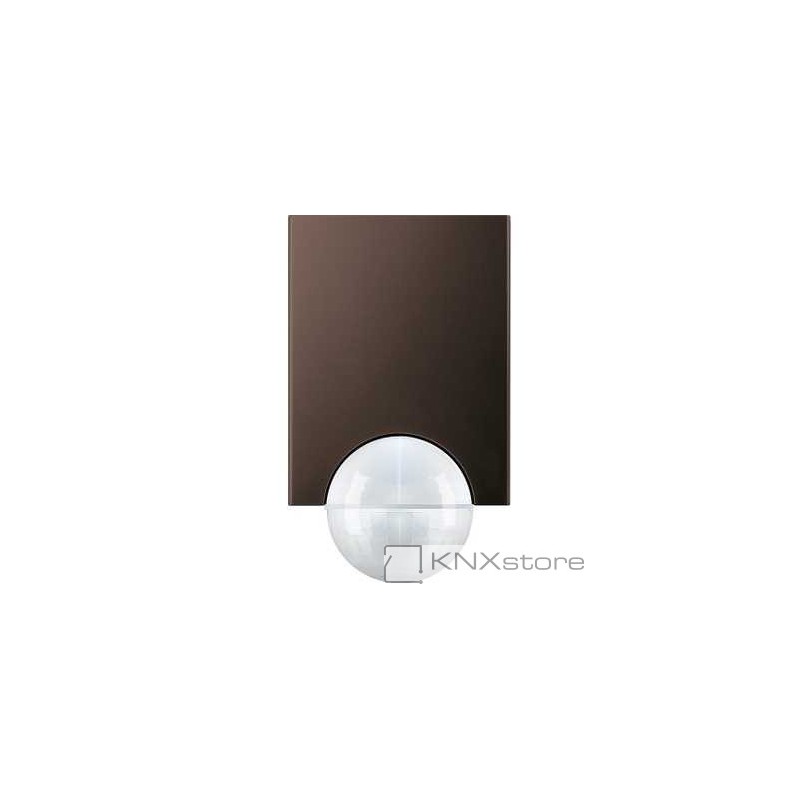

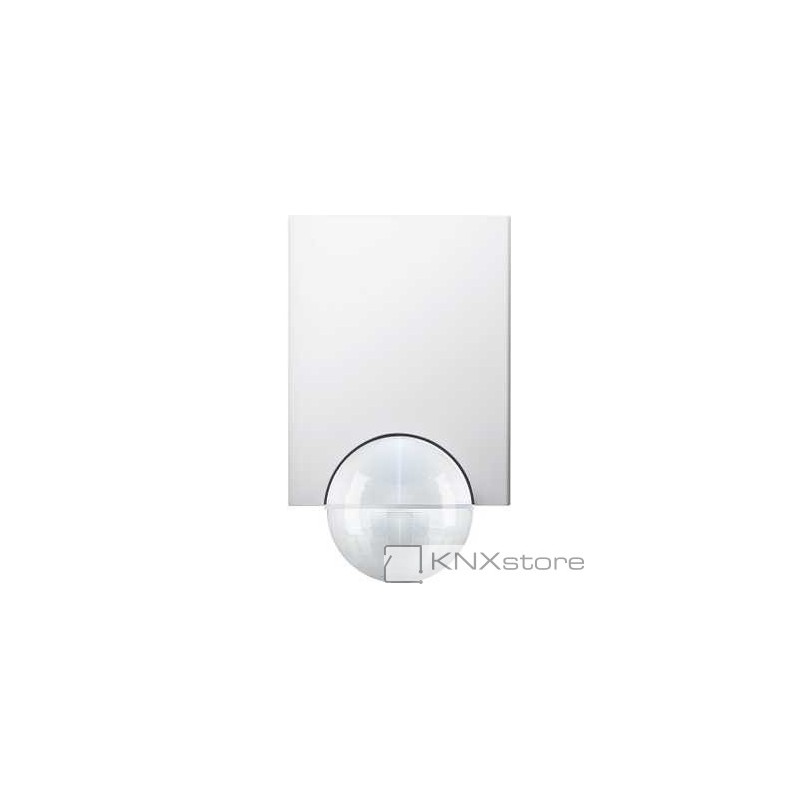

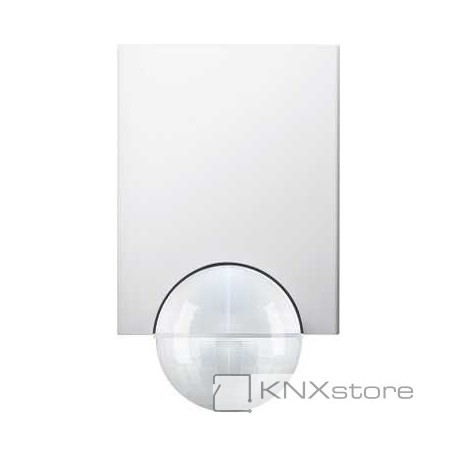

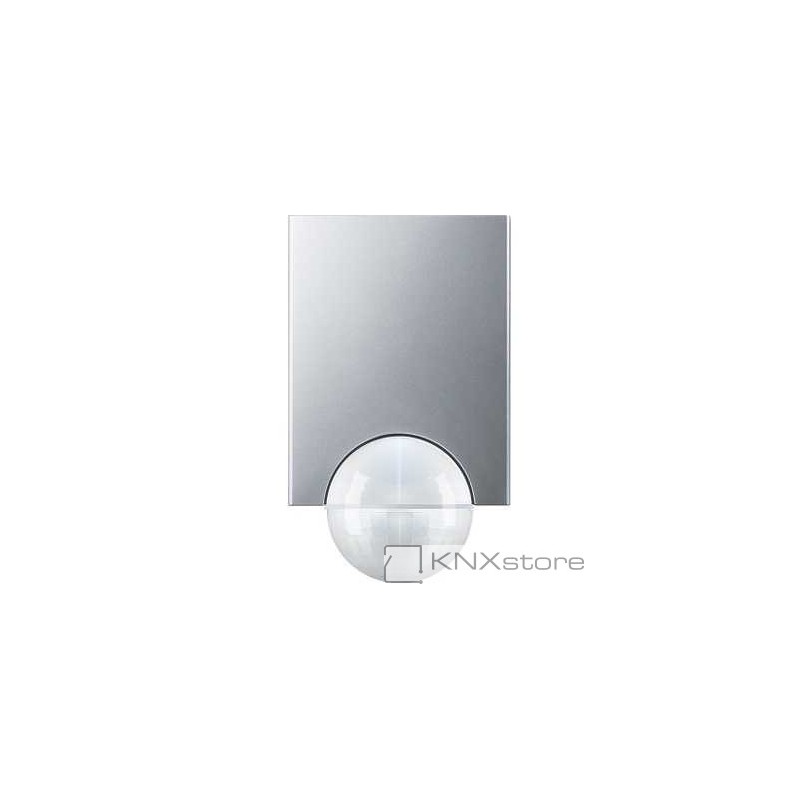

Schneider Electric KNX ARGUS 220, detektor pohybu, Polar

Detektor pohybu KNX pro venkovní použití. Detekce v prostoru, např. před domem, v úhlu
220°. S integrovanou sběrnicovou spojkou. K naprogramování fyzické adresy je nezbytný
programovací magnet.

■ Detekce 360° v zóně krátkého dosahu (cca 4 m).
■ Velký prostor pro zapojení sběrnicového kabelu, konektor pro rychlé zapojení.
■ Sběrnicový kabel je možné smyčkovat.
■ LED signalizace pro rychlé seřízení detektoru v místě instalace.
■ Ovládací prvky pro nastavení základních funkcí jsou umístěny pod horním krytem detektoru.
■ Flexibilně nastavitelná hlava snímače.
■ K omezení detekce lze jednotlivé oblasti čoček zakrýt krycími segmenty.

Detektor lze nainstalovat na zeď nebo strop bez dalšího příslušenství. Pomocí nosného
držáku je možná montáž do rohu, na roh nebo stabilní trubku.

Fukce softwaru KNX:

Pět bloků pro detekci pohybu: jedním blokem lze spustit až čtyři
funkce. Telegramy: 1 bit, 1 byte, 2 byty. Normální provoz, nadřízený (master) a podřízený
(slave) režim, bezpečnostní pauza, funkce blokování. Citlivost, intenzitu osvětlení a časovač
lze nastavit pomocí ETS nebo potenciometru. Samoregulační schodišťový časovač.

Úhel detekce: 220°
Dosah: max. 16 m
Počet úrovní: 7
Počet zón: 112 s 448 spínacími magnety
Snímač osvětlení: plynule nastavitelný od cca 3–1000 luxů, lux (nekonečno: detekce pohybu
je nezávislá na poloze hlavy snímače, detekce pohybu bez ohledu na okolní osvětlení)
Čas: lze nastavit externě v 6 úrovních od 1 s do cca 8 min. nebo pomocí ETS
od cca 3 s do cca 152 hodin
Citlivost: plynule nastavitelná
Možná nastavení hlavy snímače: ±
Montáž na stěnu: 9° nahoru, 24° dolů, 12° vlevo/vpravo, ± 12° v ose
Montáž na strop: 4° nahoru, 29° dolů, 25° vlevo/vpravo, ± 8,5° v ose
Směrnice EK: směrnice o nízkém napětí 73/23/EHS a směrnice EMC 89/336/EHS
Typ ochrany: IP 55
Příslušenství: nosný držák, katal. č. MTN565291, programovací magnet, katal. č. MTN39190.
Obsah balení: horní kryt a krycí segmenty k omezení oblasti detekce, šrouby a hmoždinky.
