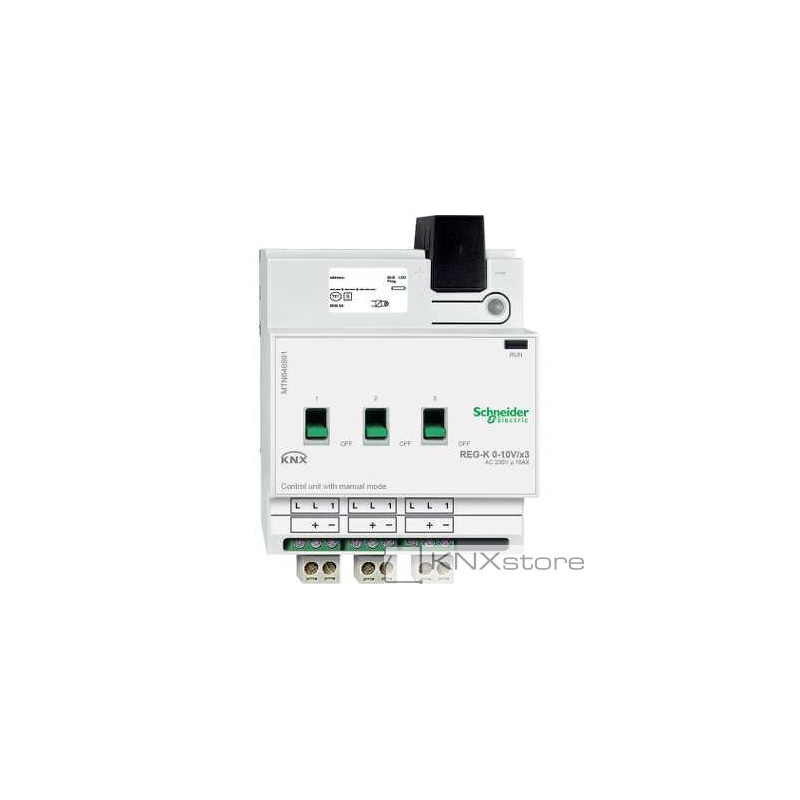

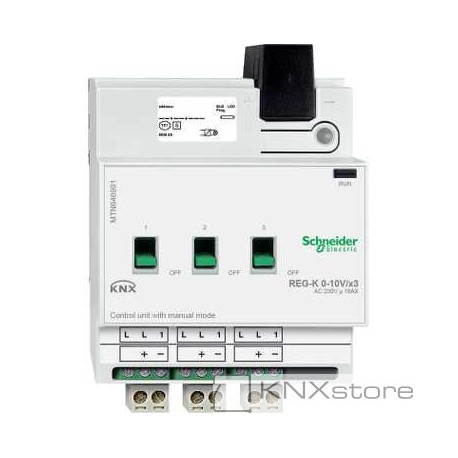

Schneider Electric KNX řídicí jednotka 0-10V/1-10V REG-K/3-násobná+manuální režim

KNX řídicí jednotka 0-10V/1-10V REG-K/3-násobná+manuální režim pro připojení zařízení s rozhraním 0–10 V do KNX. S integrovanou sběrnicovou spojkou a šroubovými svorkami (230 V) nebo zásuvnými šroubovými svorkami (0–10 V). Každý
spínaný výstup 230 V lze ovládat pomocí manuálního přepínače. Pro instalaci na lišty
DIN EN 60715. Sběrnice je připojena pomocí sběrnicové svorky; datová lišta není nutná.

Funkce softwaru KNX:

Různé křivky a rychlosti stmívání, stejný čas stmívání, funkce pamatování,
zpoždění zapnutí/vypnutí, funkce schodišťového osvětlení s funkcí manuálního vypnutí
nebo bez ní, scény (lze vyvolat až osm uložených hodnot intenzity osvětlení), centrální funkce,
logické operace nebo prioritní ovládání, funkce blokování, funkce zpětné informace o stavu,
parametrizovatelné chování při obnovení sběrnicového napětí.

Upozornění: Omezuje napětí generované připojeným zařízením. Negeneruje aktivně výstupní
napětí 0-10 V. K tomu slouží analogové akční členy MTN682291 a MTN682292.

Spínací kontakt: pro spínání elektronických předřadníků/transformátorů
Jmenovité napětí: AC 230 V, 50-60 Hz
Jmenovitý proud: 16 A, cosφ = 0,6
Spínaný výkon: AC 230 V, 3600 W, cosφ = 1
Kapacitní zátěž: AC 230 V, 16 A, 200 μF
Žárovky: AC 230 V, max. 3600 W
Halogenové lampy: AC 230 V, 2500 W
Zářivky:
AC 230 V, max. 3600 VA, nekompenzované
AC 230 V, max. 2500 VA, s paralelní kompenzací
NN halogenové lampy s toroidním transformátorem: max. 2000 VA
Rozhraní 0–10 V: 0,12–100 mA, pro řízení elektronických předřadníků/transformátorů
Rozsah napětí: DC 0–10 V
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 2,9 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
