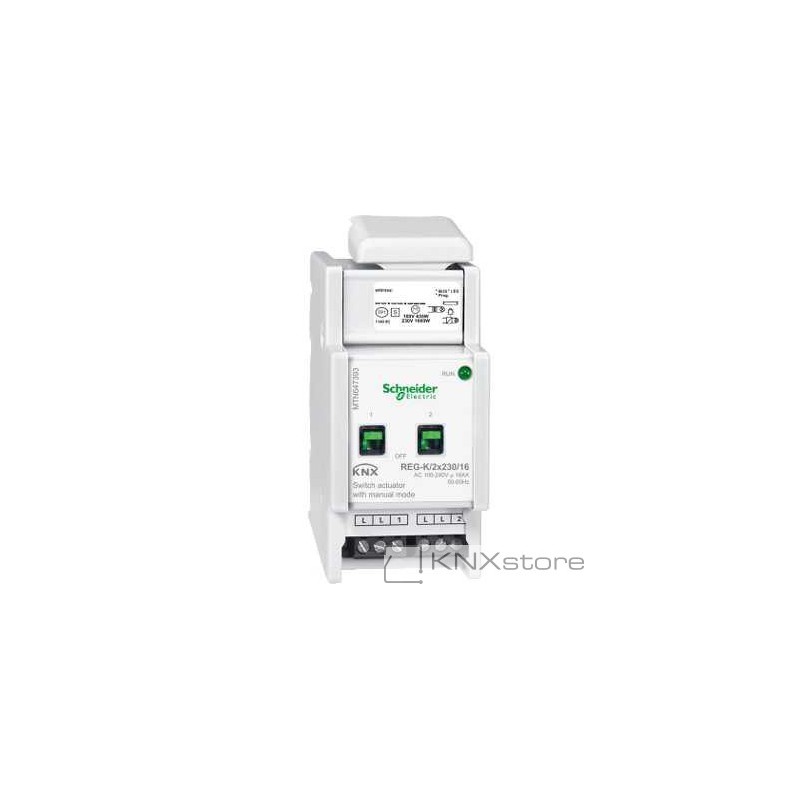

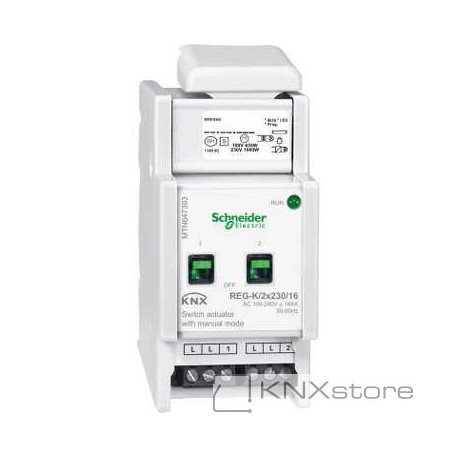

Schneider Electric KNX spínací akční člen REG-K/2x230/16+manuální režim

KNX spínací akční člen REG-K/2x230/16+manuální režim pro nezávislé spínání 2 zátěží pomocí spínacích kontaktů. S integrovanou sběrnicovou spojkou a šroubovými svorkami. Pro instalaci na lišty DIN EN 60715. Každý spínaný výstup 230 V
lze ovládat pomocí manuálního přepínače.
Sběrnice je připojena pomocí sběrnicové svorky, datová lišta není nutná. Zelená LED signalizuje
připravenost k provozu po nahrání aplikačního programu.

Funkce softwaru KNX:

Provoz jako rozpínací nebo spínací kontakt, funkce zpoždění pro
každý kanál, funkce schodišťového osvětlení s funkcí manuálního vypnutí nebo bez ní,
upozornění před vypnutím pomocí přerušovaného spínání pro funkci schodišťového osvětlení,
blokování a pomocné logické operace nebo prioritní ovládání, scény, funkce zpětné informace
o stavu pro každý kanál, centrální funkce, parametrizace pro případ výpadku
a obnovení sběrnicového napětí, parametrizovatelný stav po zavedení aplikačního programu.

Jmenovité napětí: AC 100-240 V ±10 %
Provozní napětí: min. AC 90 V - max. AC 265 V
Frekvence napájení: 50-60 Hz ±10 %

Pro každý spínací kontakt:
Jmenovitý proud: 16 A, induktivní zátěž cosφ = 0,6
AC1: max. 16 A
AC3: max. 10 A
AC5: max. 16 A
Zatížitelnost DC proudem: max. 16 A/ 24 V DC

Životnost výstupu:
Mechanická: >106
AC1/AC3/AC5: >3x104
230V, 1A odporová: >8x105

Jmenovitá zátěž:
Žárovky: AC 100 V, max. 1600 W
AC 230 V, max. 3600 W
AC 240 V, max. 3840 W
Halogenové lampy: AC 100 V, max. 1086 W
AC 230 V, max. 2500 W
AC 240 V, max. 2608 W
Zářivky: AC 100 V, max. 1086 VA
AC 230 V, max. 2500 VA
AC 240 V, max. 2608 VA
paralelně kompenzované
Kapacitní zátěž: AC 230 V, 16 A, max. 200 μF
Minimální zátěž: 100 mA/12 V AC/DC

Maximální špičkový nárazový proud:
150μs: 600 A
250μs: 480 A
600μs: 300 A

Šířka zařízení: 2,5 modulu = cca 45 mm
Ztrátový tepelný výkon: 2,5 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
