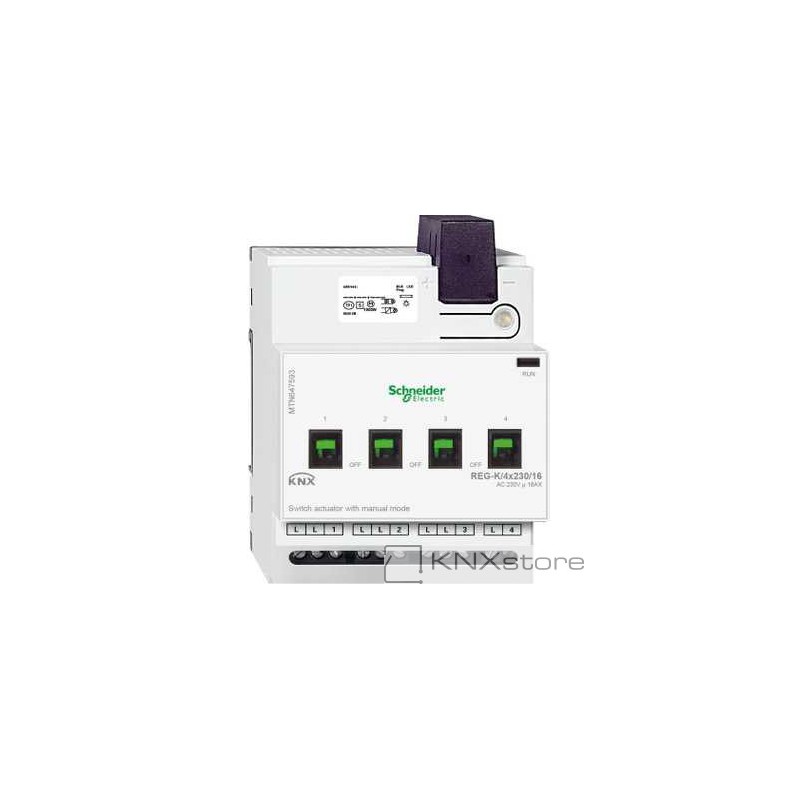

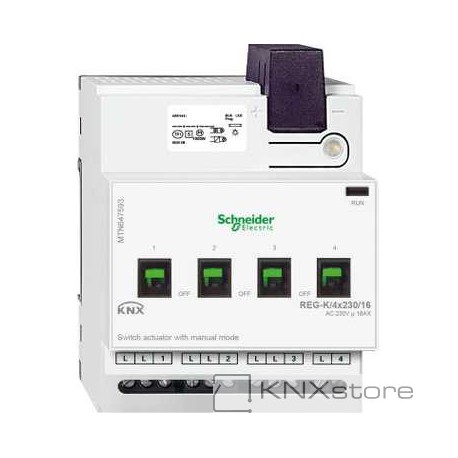

Schneider Electric KNX spínací akční člen REG-K/4x230/16+manuální režim

KNX spínací akční člen REG-K/4x230/16+manuální režim pro nezávislé spínání 4 zátěží pomocí spínacích kontaktů. S integrovanou sběrnicovou
spojkou a šroubovými svorkami. Pro instalaci na lišty DIN EN 60715. Každý spínaný výstup
230 V lze ovládat pomocí manuálního přepínače.
Sběrnice je připojena pomocí sběrnicové svorky, datová lišta není nutná. Zelená LED signalizuje
připravenost k provozu po nahrání aplikačního programu.

Funkce softwaru KNX:

Provoz jako rozpínací nebo spínací kontakt, funkce zpoždění pro
každý kanál, funkce schodišťového osvětlení s funkcí manuálního vypnutí nebo bez ní,
upozornění před vypnutím pomocí přerušovaného spínání pro funkci schodišťového osvětlení,
blokování a pomocné logické operace nebo prioritní ovládání, scény, funkce zpětné informace
o stavu pro každý kanál, centrální funkce, komplexní parametrizace pro případ výpadku
a obnovení sběrnicového napětí, parametrizovatelný stav po zavedení aplikačního programu.

Jmenovité napětí: AC 230 V, 50–60 Hz

Max. zátěž na každý spínaný kontakt:
Jmenovitý proud: 16 A, cosφ = 0,6
AC1: max. 16 A
AC3: max. 10 A
AC5: max. 16 A
Zatížitelnost DC proudem: max. 16 A/ 24 V DC

Životnost výstupu:
Mechanická: >106
AC1/AC3/AC5: >3x104
230V, 1A odporová: >8x105
Žárovky: AC 230 V, max. 3600 W
Halogenové lampy: AC 230 V, max. 2500 W
Zářivky: AC 230 V, max. 2500 VA
Kapacitní zátěž: AC 230 V, 16 A, max. 200 μF
Minimální zátěž: 100 mA/12 V AC/DC

Maximální špičkový nárazový proud:
150μs: 600 A
250μs: 480 A
600μs: 300 A

Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 4,6 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
