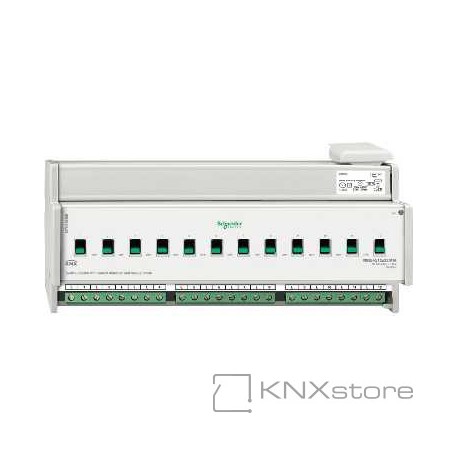

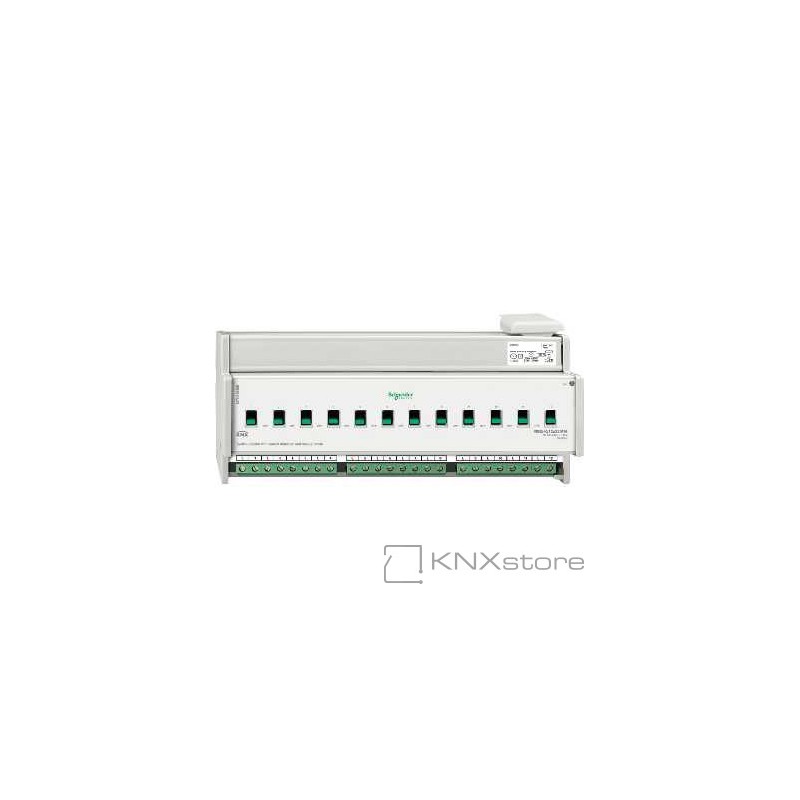

Schneider Electric KNX spínací akční člen REG-K/12x230/16+manuální režim+detekce proudu

KNX spínací akční člen REG-K/12x230/16+manuální režim+detekce proudu pro nezávislé spínání 12 zátěží pomocí spínacích kontaktů. Akční člen má integrovánu detekci proudu, která měří zátěžový proud na každém kanálu. Každý spínaný výstup 230 V lze
ovládat pomocí manuálního přepínače. S integrovanou sběrnicovou spojkou.
Pro instalaci na lišty DIN EN 60715. Sběrnice je připojena pomocí sběrnicové svorky, datová
lišta není nutná. Zelená LED signalizuje připravenost k provozu po nahrání aplikačního programu.
Zátěž je připojena pomocí šroubových svorek.

Funkce softwaru KNX:

Provoz jako rozpínací nebo spínací kontakt, funkce schodišťového
osvětlení s funkcí manuálního vypnutí nebo bez ní, upozornění před vypnutím pomocí
přerušovaného spínání pro funkci schodišťového osvětlení, funkce zpoždění, scény, logické
funkce, blokování nebo prioritní ovládání, funkce zpětné informace o stavu, stav, centrální
funkce se zpožděním, parametrizace pro případ výpadku a obnovení sběrnicového napětí,
parametrizovatelný stav po zavedení aplikačního programu.
Funkce detekce proudu: Chování při překročení/nedosažení prahové hodnoty. Čítač el.
energie, provozní čítač a čítač počtu sepnutí, každý s monitorováním limitní hodnoty. Funkce
blikání.

Jmenovité napětí: AC 100-240 V ±10 %
DC 12-24 V, 0,1-16 A
Provozní napětí: min. AC 90 V - max. AC 265 V

Pro každý spínaný kontakt:
Frekvence napájení: 50-60 Hz ±10 %

Max. zátěž na každý spínaný kontakt:
Jmenovitý proud: 16 A, induktivní zátěž cosφ = 0,6
AC1: max 16 A
AC3: max 10 A
AC5: max 16 A
Zatížitelnost DC proudem: max. 16 A/ 24 V DC

Životnost výstupu:
Mechanická: >106
AC1/AC3/AC5: >3x104
230V, 1A odporová: >8x105

Jmenovitá zátěž:
Žárovky:
AC 100 V, max. 1600 W
AC 230 V, max. 3600 W
AC 240 V, max. 3840 W
Halogenové lampy:
AC 100 V, max. 1086 W
AC 230 V, max. 2500 W
AC 240 V, max. 2608 W
Zářivky:
AC 100 V, max. 1086 VA
AC 230 V, max. 2500 VA
AC 240 V, max. 2608 VA
paralelně kompenzované
Kapacitní zátěž: AC 230 V, 16 A, max. 200 μF
Motorová zátěž:
AC 100 V, max. 434 W
AC 230 V, max. 1000 W
AC 240 V, max. 1043 W
Minimální zátěž:100 mA/12 V AC/DC

Maximální špičkový nárazový proud:
150μs: 600 A
250μs: 480 A
600μs: 300 A

Detekce proudu (zatěžovací proud):
Rozsah detekce: 0,1 A až 16 A (efektivní sinusová hodnota nebo DC)
Přesnost detekce: +/- 8 % stávající hodnoty proudu (sinusové) a +/- 100 mA
Frekvence: 50/60 Hz, pro střídavý proud (AC)

Šířka zařízení: 16 modulů = cca 216 mm
Ztrátový tepelný výkon: 13 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
