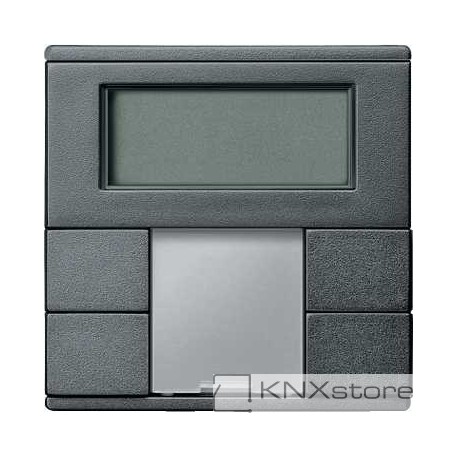

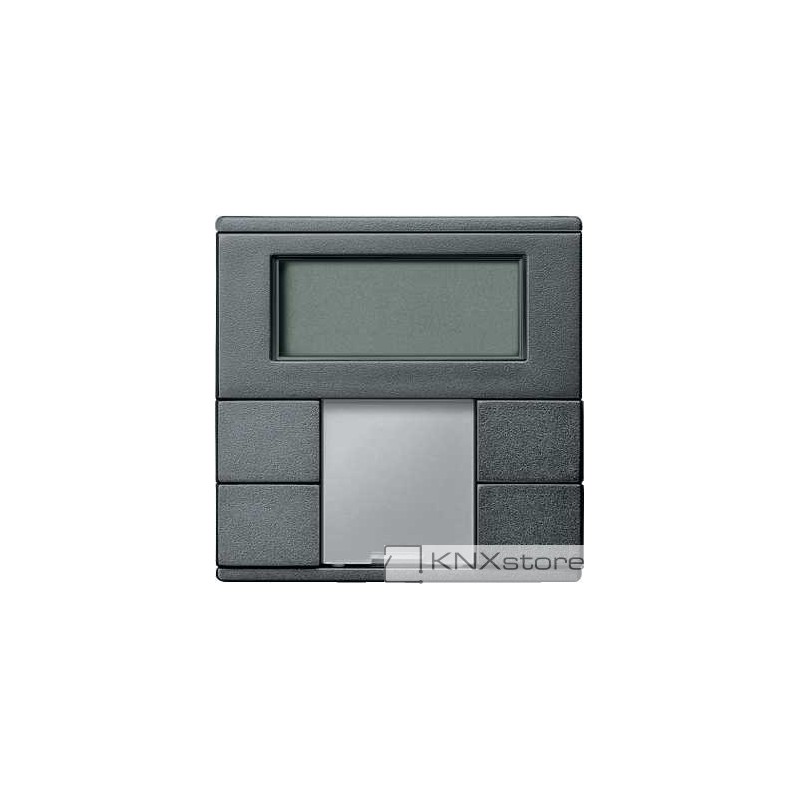

Schneider Electric Merten KNX - System M - multifunkční tlač. panel - 2-násobný plus+RTC - antracit

Pro System M.
Multifunkční tlačítkový panel se čtyřmi ovládacími tlačítky, se čtyřmi stavovými a jednou
provozní LED signálkou (celkem pět červených LED) a s popisovým polem pro vložení štítku.
Provozní LED signálka lze využít také jako orientační světlo.
S integrovaným regulátorem teploty místnosti a displejem.
Regulátor teploty místnosti lze použít pro regulaci vytápění a chlazení prostřednictvím plynule
řiditelných elektromotorických KNX pohonů ventilů nebo prostřednictvím spínání výstupů
spínacích a vytápěcích akčních členů. S bíle podsvíceným displejem pro zobrazení např.
času, data, teploty a provozního režimu. Menu pro nastavení výchozích provozních režimů,
žádané teploty, pracovních/volných dnů (externí přepínání), režimů zobrazení údajů na
displeji, času, spínacích časů časového programu a úrovně podsvícení displeje.
Tlačítka lze volně parametrizovat jako tlačítkové páry nebo jako jednotlivá tlačítka.
S integrovanou sběrnicovou spojkou. Sběrnice je připojena pomocí sběrnicové svorky.

Funkce aplikačního softwaru KNX:

Funkce tlačítkového panelu:
Spínání, přepínání, stmívání, ovládání žaluzií (relativní nebo absolutní), hrany pulsu spouští
1-, 2-, 4- nebo 8-bitové telegramy (rozlišení mezi krátkým a dlouhým stiskem), hrany pulsu
s 2-bytovými telegramy (rozlišení mezi krátkým a dlouhým stiskem), 8-bitový lineární regulátor,
vyvolání scény, uložení scény, blokovací funkce, jednoduchý časový program, synchronizace
času a data po sběrnici, funkce upozornění, cyklické vyčítání externí teploty, řízení otáček
ventilátoru, provozní režimy, úprava požadovaných hodnot.

Funkce regulátoru teploty místnosti:
Typ regulátoru: 2-stavová regulace, spojitá PI regulace, spínaná PI regulace (pulsně šířková
modulace PWM)
Výstup: spojitý v rozsahu 0 až 100 % nebo spínaný zap/vyp

Režimy regulátoru:
■ Vytápění s jedním výstupem regulátoru
■ Chlazení s jedním výstupem regulátoru
■ Vytápění a chlazení se samostatnými výstupy regulátoru
■ Vytápění a chlazení s jedním výstupem regulátoru
■ 2-stavové vytápění se 2 řídicími výstupy
■ 2-stavové chlazení se 2 řídicími výstupy
■ 2-stavové vytápění a chlazení se 4 řídicími výstupy

Provozní režimy:
Komfort, dočasný komfort, standby (útlum), noční, ochrana proti zámrazu/přehřátí.
Změna všech žádaných hodnot, uložení nastavení všech žádaných teplot a provozních režimů
v případě resetu přístroje, sledování externí teploty, navíc výstup regulační hodnoty pro PWM
v 1-bytovém formátu.
Funkce sledování aktuální teploty, funkce ochrany ventilu proti zatuhnutí.
Funkce pro vytvoření scén.

Obsluha: Menu.
Obsah balení: sběrnicová svorka, montážní rámeček, šroubek na ochranu proti neoprávněné
demontáži a ochranný kryt proti znečištění přístroje.
