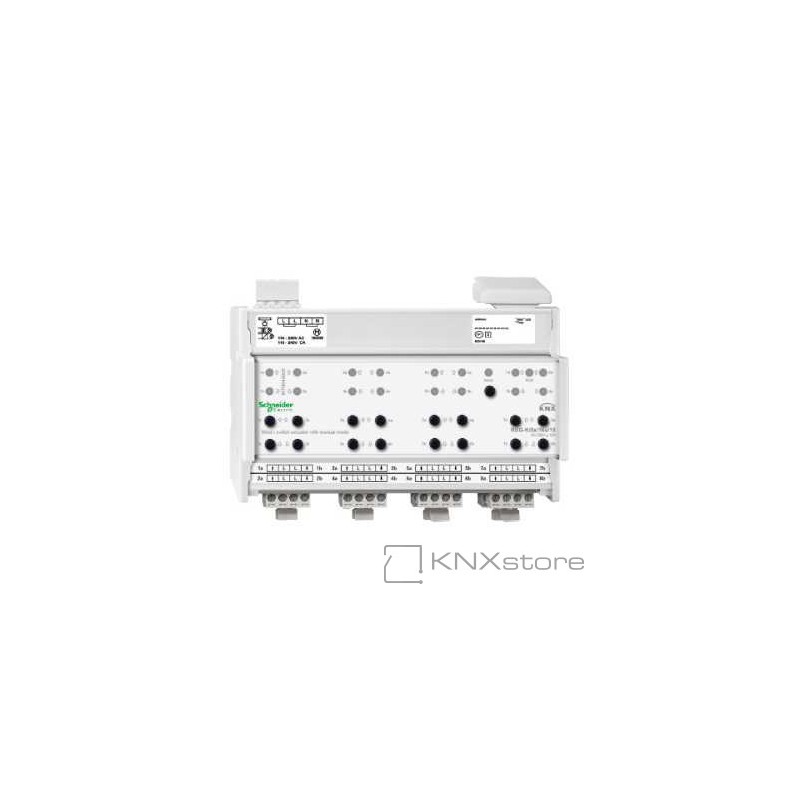

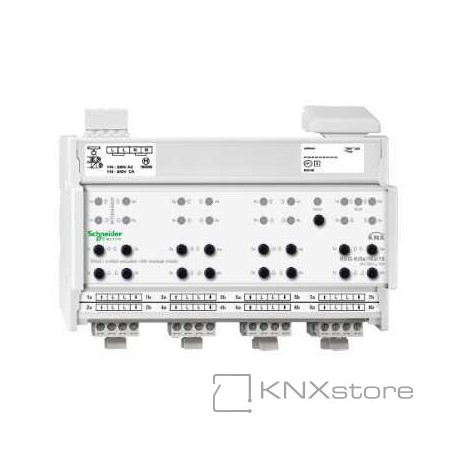

Schneider Electric KNX žaluziový/spínací akční člen REG-K/8x/16x/10

KNX žaluziový/spínací akční člen REG-K/8x/16x/10 pro nezávislé řízení až 8 pohonů žaluzií/rolet nebo pro spínání až 16 zátěží pomocí spínacích
kontaktů. Funkce žaluziových nebo spínacích kanálů je volně konfigurovatelná. Všechny žaluziové/spínané výstupy lze ovládat manuálně pomocí tlačítek. S integrovanou sběrnicovou spojkou. Pro instalaci na lišty DIN EN 60715.
Sběrnice je připojena pomocí sběrnicové svorky, datová lišta není nutná. Zobrazení stavu kanálů pomocí LED. Zelená LED signalizuje připravenost k provozu.

Funkce softwaru KNX:

Funkce žaluziového akčního členu: typ žaluzií, doba běhu, doba nečinnosti, interval kroku.
Alarm špatných povětrnostních podmínek. Osmibitové polohování výšky a lamel. Scény.
Funkce stavu a zpětné informace o stavu.
Funkce spínacího akčního členu: provoz jako rozpínací/spínací kontakt, parametrizovatelný
stav po zavedení aplikačního programu, funkce zpoždění pro každý kanál, funkce
schodišťového osvětlení s funkcí manuálního vypnutí nebo bez ní, upozornění před vypnutím
pomocí přerušovaného spínání pro funkci schodišťového osvětlení, scény, centrální funkce,
funkce blokování, logické operace nebo prioritní ovládání, funkce zpětné informace o stavu
pro každý kanál.

Jmenovité napětí: AC 100-240 V ±10 %
Provozní napětí: min. AC 90 V - max. AC 265 V
Frekvence napájení: 50-60 Hz ±10 %

Pro každý žaluziový výstup:
Jmenovitý proud: 10 A, induktivní zátěž cosφ = 0,6
Motorová zátěž: AC 100 V, max. 434 W
AC 230 V, max. 1000 W
AC 240 V, max. 1043 W

Pro každý spínaný výstup:
Jmenovitý proud: 10 A, ohmická zátěž cosφ = 1
10 A, induktivní zátěž cosφ = 0,6
Jmenovitá zátěž
Žárovky:
AC 100 V, max. 869 W
AC 230 V, max. 2000 W
AC 240 V, max. 2086 W
Halogenové lampy:
AC 100 V, max. 739 W
AC 230 V, max. 1700 W
AC 240 V, max. 1773 W
Zářivky:
AC 100 V, max. 434 VA
AC 230 V, max. 1000 VA
AC 240 V, max. 1043 VA
paralelně kompenzované
Kapacitní zátěž: AC 230 V, 10 A, max. 105 μF
Externí pomocné napětí (volitelné):
Jmenovité napětí: AC 110-240 V ±10 %
Provozní napětí: min. AC 92 V - max. AC 265 V
Šířka zařízení: 8 modulů = cca 144 mm
Ztrátový tepelný výkon: 23,3 W

Poznámka: žaluziový/spínací akční člen nelze použít spolu s automatickými funkcemi,
zajišťujícími závislosti na počasí, kombinovaného meteorologického snímače DCF-77, katal.
č. MTN663692. Pokud tyto funkce požadujete, použijte žaluziové akční členy,
výrobky katal. č. MTN6498xx.

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
