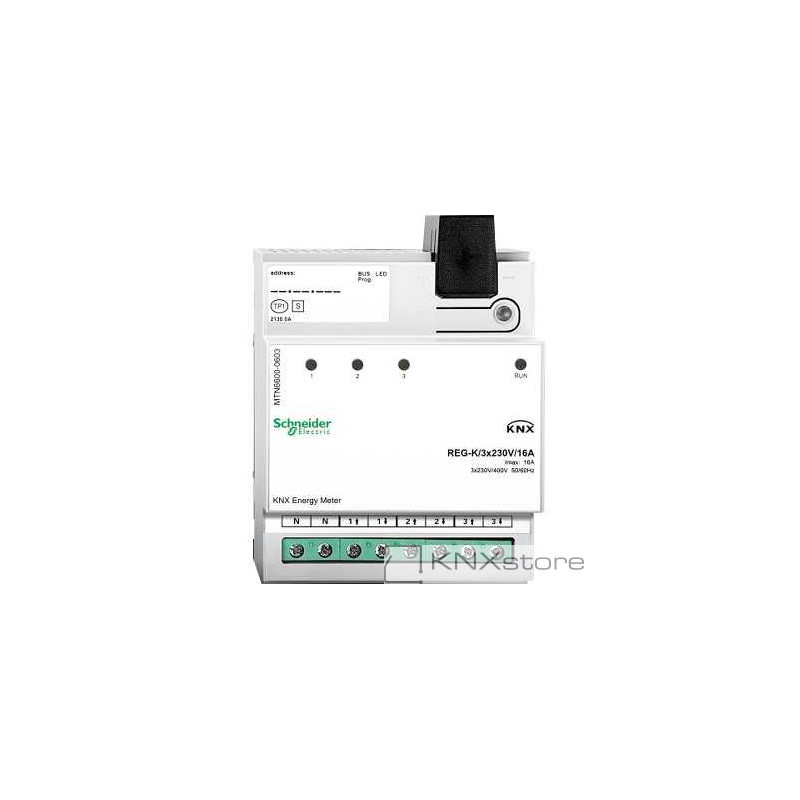

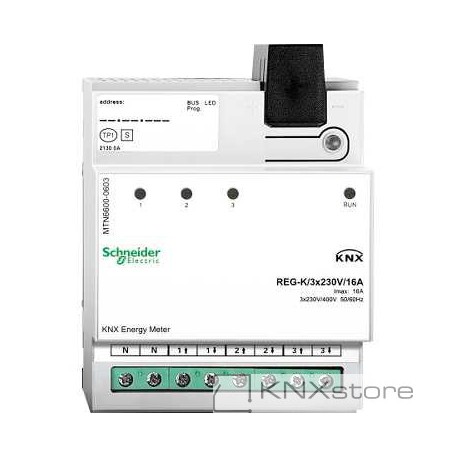

Schneider Electric KNX Elektroměr REG-K/3x230V/16A

KNX Elektroměr REG-K/3x230V/16A. Přístroj je vhodný pro měření a sledování spotřeby elektrické energie až ve třech jeho
samostatných kanálech. Ke kanálům lze připojit rozdílné fáze. Naměřené údaje jsou
odesílány na sběrnici KNX kvůli následné analýze a vizualizaci.
Elektroměr nabízí dílčí čítač elektrické energie (s možností resetu) a celkový čítač elektrické
energie pro každý kanál. Přístroj ukládá hodnoty pro případ výpadku napájení. V případě, že
dojde k překročení jedné z max. 8 prahových hodnot, může přístroj vyslat po sběrnici KNX
telegramy k různým zátěžím a pomocí těchto cílených telegramů snížit spotřebu elektrické
energie nebo vyvolat výstražný alarm. Po sběrnici KNX může elektroměr přijmout hodnoty
elektrické energie naměřené externě (např. z dalších elektroměrů nebo spínacích akčních
členů s detekcí proudu) a sečíst je do jedné výsledné hodnoty.
Se šroubovými svorkami.
Vhodné pro instalaci na lišty DIN dle EN 60715.

Funkce aplikačního softwaru KNX:

Funkce na kanál:

Nastavitelná jednotka elektrické energie (Wh/kWh). Dílčí elektroměr (s možností resetu).
Celkový elektroměr. Nastavitelné vysílání naměřených hodnot výkonu a proudu. Funkce pro
snížení spotřeby elektrické energie: telegramy pro redukci energie (spínací objekt, stmívací
objekt, objekt hodnoty, objekt scény a objekt teploty) jsou vyslány, jakmile dojde k překročení
jedné z max. 8 prahových hodnot. 8 samostatně nastavitelných prahových hodnot s tolerancí
(nastavitelné prostřednictvím objektu). Nastavitelné tolerance a zpoždění. Funkce alarmu:
výstražná upozornění jsou vyslána, pokud aktuální hodnoty dosáhnou nad nebo pod prahové
hodnoty. Nastavitelné tolerance a zpoždění.

Funkce pro všechny kanály:

Hodnoty spotřeby s časovou značkou. Čas lze přijmout z externích KNX hodin. Nastavitelná
jmenovitá hodnota napětí (210-240 V). 4 čítače elektrické energie, čítající samostatně v závislosti
na tarifu. Součet hodnot elektrické energie z jednotlivých kanálů a hodnot naměřených
externě. Stavové informace týkající se výpadku sběrnicového napětí, překročení výkonu,
celkového výkonu a tarifních měřičů.

Měření elektrické energie:

Počet kanálů: 3
Jmenovité napětí: AC 220/230 V, 50/60 Hz
Max. proud na kanál: 16 A
Min. proud na kanál: 20 mA (účiník 1)
Přesnost detekce:
Měření výkonu a proudu (vypočtené): max. 10 %
Kapacita celkového elektroměru: > 2 milióny kWh
Teplotní rozsah: -5°C až + 45°C
Stupeň krytí: IP 20
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 3,5 W
