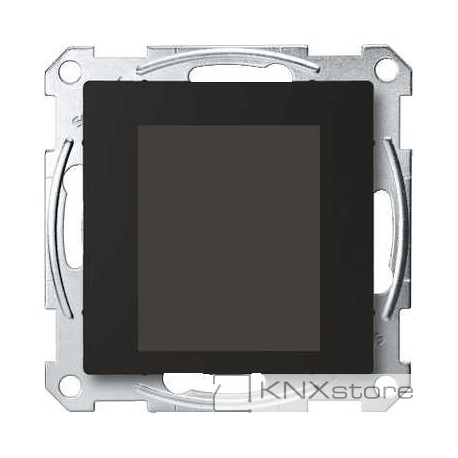

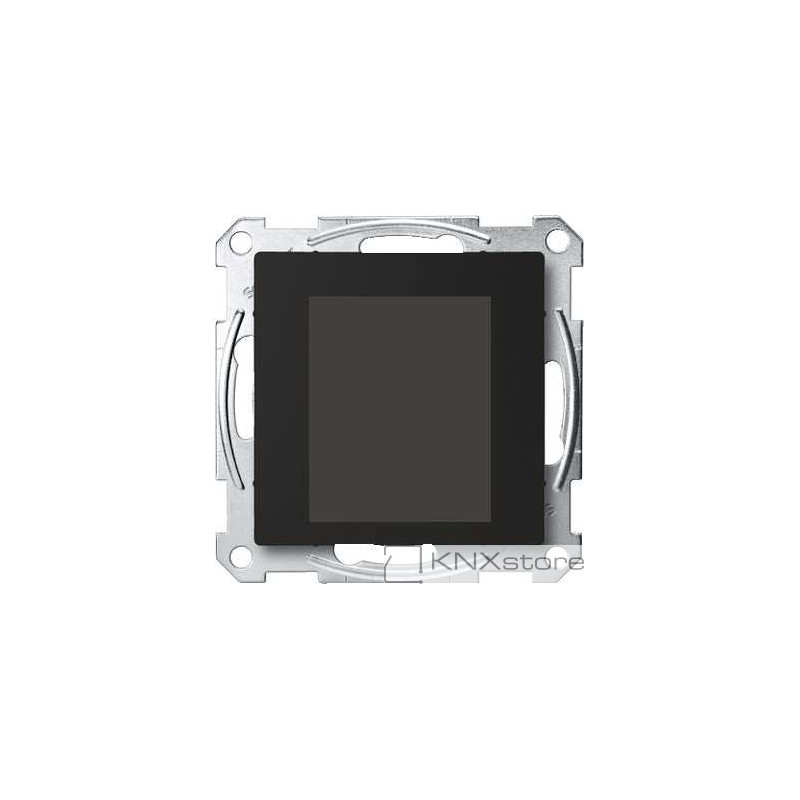

Schneider Electric KNX Multitouch Pro, System M

Pro System M.
Komfortní pokojový regulátor pro řízení až 32 funkcí a teploty v místnosti.
Všechny funkce jsou zobrazeny na dotykovém displeji a jsou vyvolány jednoduchými pohyby
prstem. Uživatel vybírá z 3 designů rozhraní, která mohou být zvolena pro příslušné funkce.
Rozhraní regulace teploty v místnosti může být zobrazeno ve 2 různých designech.
S jednotkou regulátoru teploty v místnosti, displejem a připojením vzdáleného čidla.
Regulátor teploty místnosti lze použít pro vytápění a chlazení s plynule regulovatelnými KNX
pohony ventilů nebo ke spínání spínacích a vytápěcích akčních členů.

Funkce zařízení nastavitelné přes ETS:

■ Volba chování uživatelského prostředí při zapnutí
■ Funkce přiblížení: Displej se zapne a úvodní obrazovka se zobrazí pouze při přiblížení
■ Funkce gesta: Zařízení rozpozná gesta (horizontální nebo vertikální pohyb) a spustí funkci.
   Tímto způsobem je možné např. rozsvítit světla, když vcházíte do místnosti.
■ Režim čištění: Po určený čas nejsou detekovány dotyky ani pohyby
■ Nastavení podsvícení
■ Nastavení displejového spořiče
S integrovanou sběrnicovou spojkou. Sběrnice je připojena pomocí sběrnicové svorky.

Funkce aplikačního softwaru KNX:

Řídicí jednotka/tlačítkový panel:
Spínání, přepínání, stmívání (pomocí jednoho tlačítka nebo dvou tlačítek v páru), žaluzie
(pomocí jednoho tlačítka nebo dvou tlačítek v páru), hrany pulsu spouští 1-, 2-, 4- nebo
8-bitové telegramy (rozlišení mezi krátkým a dlouhým stiskem), hrany pulsu s 2-bytovými
telegramy (rozlišení mezi krátkým a dlouhým stiskem), 8-bitový lineární regulátor,
vyvolání scény, uložení scény, signální funkce, řízení ventilátoru, provozní režimy, úprava
požadovaných hodnot.

Funkce regulátoru pokojové teploty:
Typ regulátoru: 2-stavový regulátor, spojitý PI regulátor, PI regulátor s pulsní šířkovou modulací
(PWM)
Výstup: spojitý v rozsahu od 0 do 100 % nebo spínaní ZAP/VYP
Režim regulátoru:
■ Vytápění s jedním ovládaným výstupem
■ Chlazení s jedním ovládaným výstupem
■ Vytápění a chlazení s oddělenými ovládanými výstupy
■ 2-stavové vytápění s 2 ovládanými výstupy
■ 2-stavové chlazení s 2 ovládanými výstupy
■ 2-stavové vytápění a chlazení se 4 ovládanými výstupy
Provozní režimy: komfort, dočasný komfort, pohotovostní režim, noční úsporný, ochrana proti
mrazu/přehřátí

Změna všech požadovaných hodnot, uložení všech nastavených teplotních hodnot a provozních
režimů v případě resetu, externí monitoring teploty, další výstup řídicího signálu jako
1 byte hodnota pro PWM. Monitorovací funkce pro aktuální teplotu, funkce ochrany ventilu.
Scény.

Příslušenství: ochrana proti demontáži, katal. č. MTN6270-0000
Vzdálené čidlo pro jednotku regulátor teploty v místnosti UP/PI, katal. č. MTN616790
Obsah balení: sběrnicová svorka a montážní rámeček.
