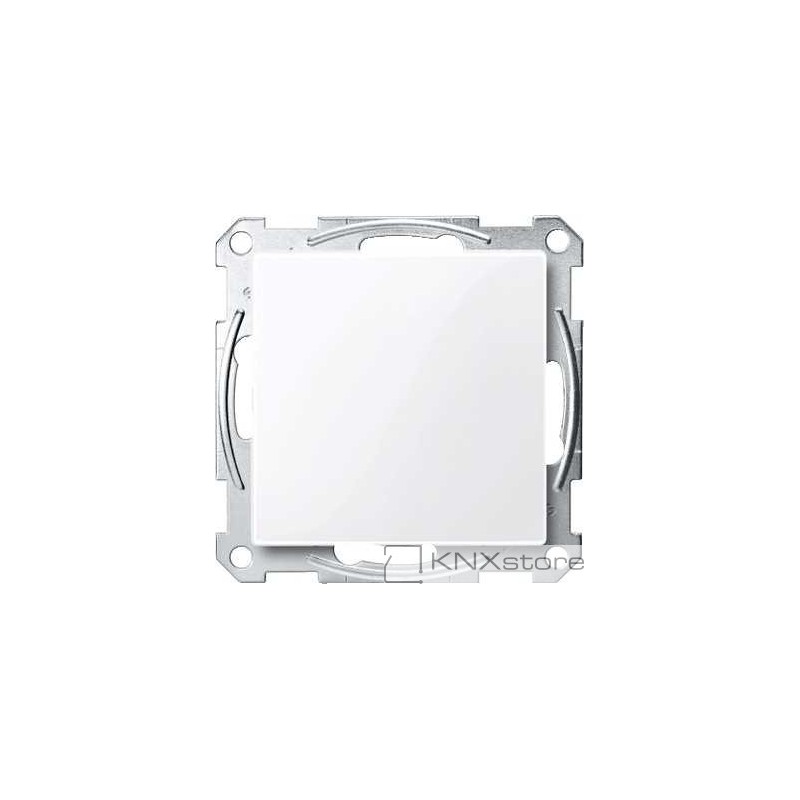

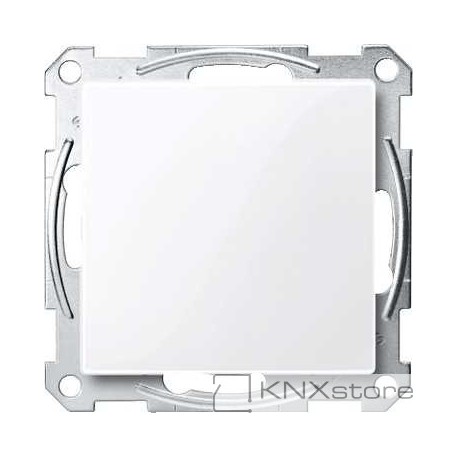

Schneider Electric Tlačítkový panel KNX Pro, System M, Polar lesklý

Pro System M.
Tlačítkový panel s 1 až 4 ovládacími tlačítky se stavovým podsvícením. V nečinném stavu se
tlačítkový panel jeví jako jednotvárná plocha. Funkce tlačítek se stanou viditelná podsvícením
symbolu po aktivaci. Je možné použít přiložené předtisknuté folie nebo jednotlivé symboly
s různými motivy. Pozice symbolů závisí na počtu používaných tlačítek.
Zařízení je připojeno ke sběrnicovému vedení pomocí sběrnicové svorky.

Funkce zařízení nastavitelné přes ETS:

■ Chování a intenzita stavového podsvícení
■ Noční režim: LED podvícení se sníženou intenzitou
■ Funkce aktivované přiblížením: LED podsvícení bude viditelné a příslušné funkce budou
   aktivovány pouze po přiblížení.
S integrovanou sběrnicovou spojkou. Sběrnice je připojena pomocí sběrnicové svorky.

Funkce aplikačního softwaru KNX:

2 programovací možnosti:
■ Expresní nastavení: vyvolá přednastavenou konfiguraci
■ Pokročilé nastavení: individuální konfigurace

Spínání, přepínání, stmívání (pomocí jednoho tlačítka nebo dvou tlačítek v páru), žaluzie (pomocí
jednoho tlačítka nebo dvou tlačítek v páru), hrany pulsu spouští 1-, 2-, 4- nebo 8-bitové
telegramy (rozlišení mezi krátkým a dlouhým stiskem), hrany pulsu s 2-bytovými telegramy
(rozlišení mezi krátkým a dlouhým stiskem), 8-bitový lineární regulátor, vyvolání scény, uložení
scény, blokovací funkce.

Příslušenství: Ochrana proti demontáži, katal. č. MTN6270-0000
Sada folií pro tlačítkový panel KNX Pro, katal. č. MTN6270-0010
Obsah balení: Sada folií, sběrnicová svorka a montážní rámeček, 3 předtisklé fólie a 24
různých symbolů pro jednotlivé funkce s 1 podkladovou fólií.
