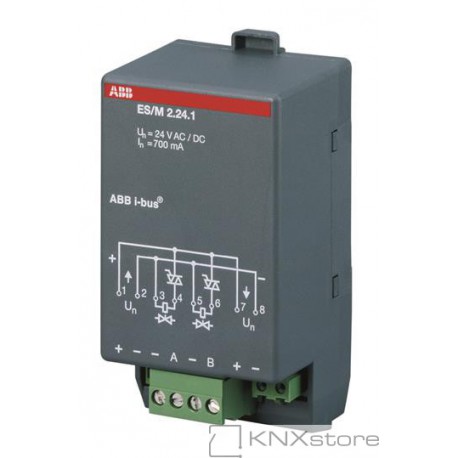

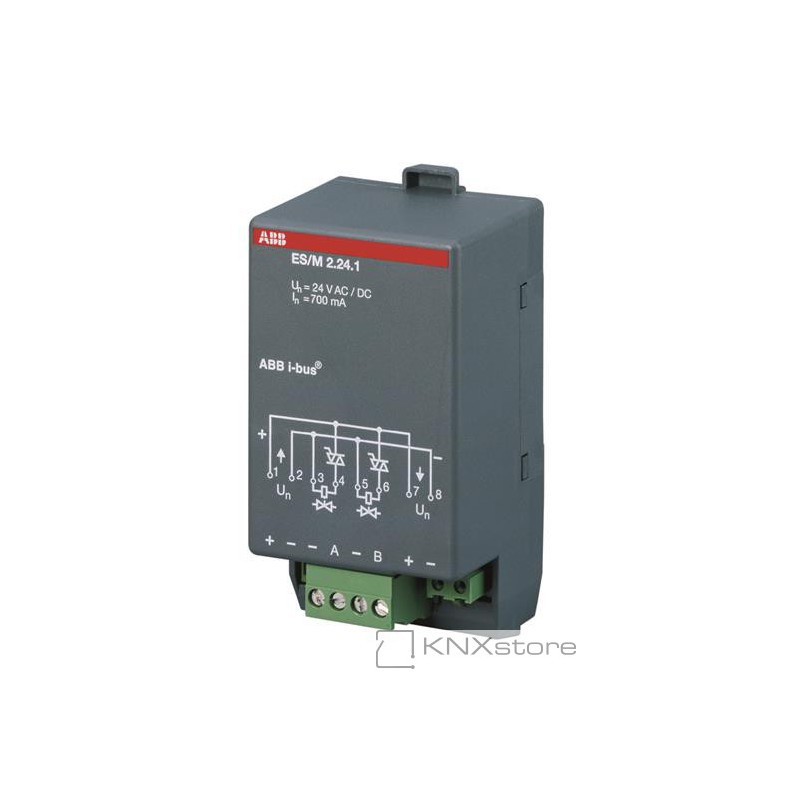

ABB Modul elektronického spínacího akčního členu, 2násobný, 24 V DC

Modul 2násobného elektronického spínacího akčního členu může pracovat v kterékoli ze zásuvných částí lokální řídicí jednotky. Pro spínání dvou bezinduktivních a bezkapacitních zátěží dvěma polovodičovými výstupy. Pro elektrotepelné ovládací hlavice např. pro řízení vytápění. Výstupy jsou bezhlučné, pracují bez opotřebení. Jmenovité spínací napětí je 12 nebo 24 V. Vstupní napětí a vnitřní spotřeba je odvozena od napájení lokální řídicí jednotky RC/A 8.2 nebo RC/A 4.2.

Napájecí napětí je odvozeno od napájení lokální řídicí jednotky RC/A 8.1
Napájecí napětí 90 ….264 V AC/DC
Výkonové výstupy: 2 polovodičové pro bezinduktivní a bezkapacitní zátěž
Další výstupy: 2 svorkovnice pro připojení ochranného vodiče
Maximální špičkový proud: 1 A
Trvalý proud: max. 700 mA
Připojení: násuvnou, šroubovou svorkovnicí
Maximální spotřeba: 1,5 W
Stupeň krytí: IP20 podle ČSN EN 60 529
Třída ochrany: II

Nutno doplnit o:

Lokální řídicí jednotka RC/A 8.2 nebo RC/A 4.2
