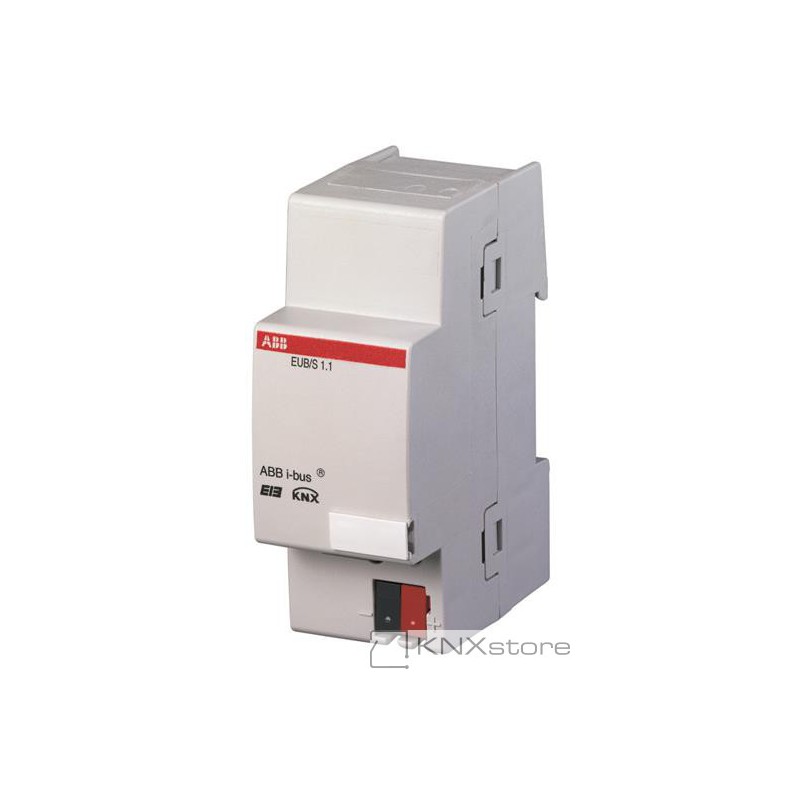

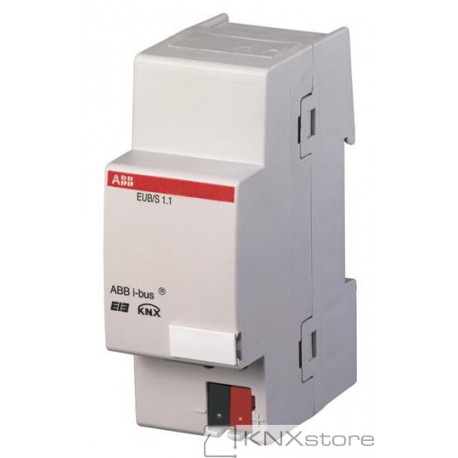

ABB KNX Řadová monitorovací jednotka

Modul monitorování provozu EUB/S 1.1 je KNX přístrojem pro řadovou montáž do rozváděčů, kde zabírá prostor dvou modulů. Přístroj se používá pro monitorování provozu až 100 přístrojů umístěných na sběrnici KNX. Lze volit mezi komunikací prostřednictvím individuálních adres anebo prostřednictvím skupinových adres. Při komunikaci prostřednictvím individuálních adres je přenos informací nastaven na konkrétní sledované přístroje. Pokud modul neobdrží zpětné hlášení od monitorovaného přístroje, vyhodnotí to jako chybu. Monitorování může být pasivní nebo aktivní v případě komunikace prostřednictvím skupinových adres. Při pasivním monitorování se vyhodnocují přístrojem odesílané cyklické telegramy. Připojení ke sběrnici KNX je zajištěno bezšroubovou sběrnicovou svorkovnicí umístěnou na čelní straně přístroje.

Napájení přístroje po sběrnici KNX 30 V DC (21 až 32 V DC) '
Proudový odběr max. 10 mA při 29 V
Spotřeba: 200 mW
Odběr ze sběrnice max. 200 mW
Připojení ke sběrnici: sběrnicovou svorkovnicí KNX
Stupeň krytí IP20 v souladu s ČSN EN 60 529
Třída bezpečnosti II
