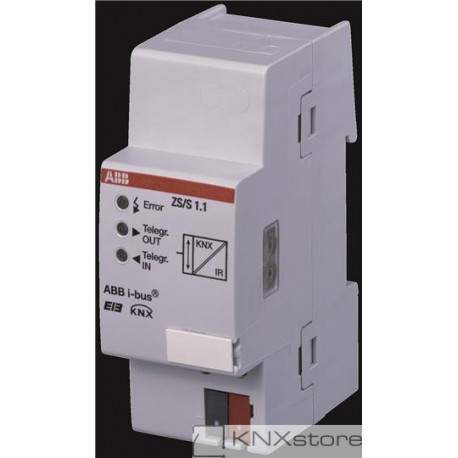

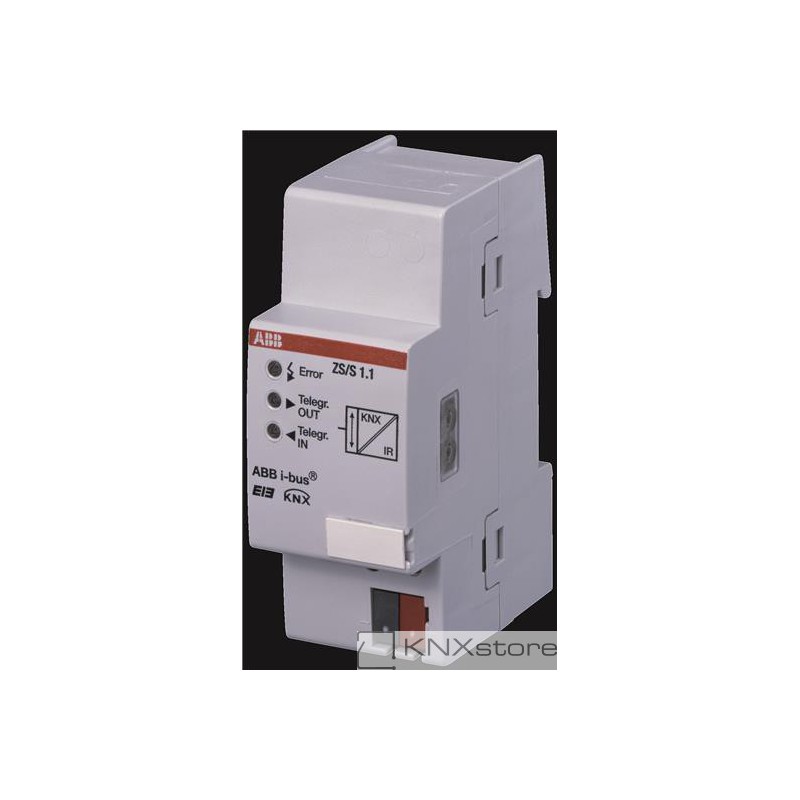

ABB KNX Řadový modul elektroměrový komunikační

Elektroměrový modul ZS/S 1.1 je KNX přístrojem pro řadovou montáž do rozváděčů, kde zabírá prostor dvou modulů. Používá se pro dálkový přenos dat a hodnot udávaných ABB elektroměry vybavenými infračervenými rozhraními. Optické signály jsou převáděna na KNX telegramy. Přenášená data lze po vyhodnocení využívat např. pro účtování nákladů na spotřebu energie, pro optimalizaci spotřeby energie, pro vizualizaci nebo pro monitorování instalace. Kromě toho lze využívat funkci čítače. Parametry SMB/S 1.1 se nastavují v ETS. Modul chybových hlášení SMB/S 1.1 se napájí ze sběrnice ABB-i-bus®KNX a nevyžaduje žádné přídavné napájení. Připojení ke sběrnici KNX je zajištěno bezšroubovou sběrnicovou svorkovnicí umístěnou na čelní straně přístroje.

Napájení přístroje po sběrnici KNX 30 V DC (21 až 32 V DC)
Proudový odběr max. 12 mA při 29 V
Spotřeba: 250 mW
Odběr ze sběrnice max. 250 mW
Připojení ke sběrnici: sběrnicovou svorkovnicí KNX
Stupeň krytí IP20 v souladu s ČSN EN 60 529
Třída bezpečnosti II
Hmotnost 0,1 kg
Teplotní rozsah: -5° C až + 45° C (rozsah pracovních teplot)
Rozměry: 90 x 36 x 64.5 (v x š x h)
Šířka v modulech: 2 moduly po 18 mm
Montáž na nosné lišty 35 mm, ČSN EN 60 715
Certifikace KNX v souladu s ČSN EN 50 090-1, -2
Infračervené rozhraní: v souladu s IEC 61107
