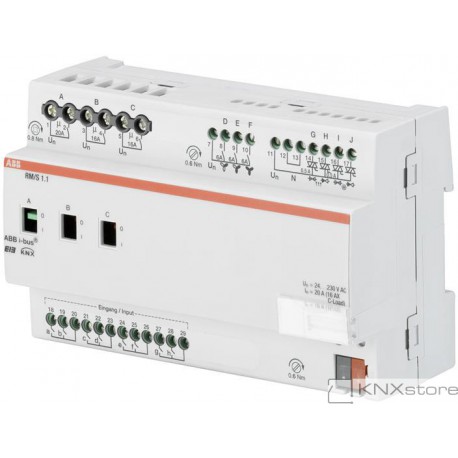

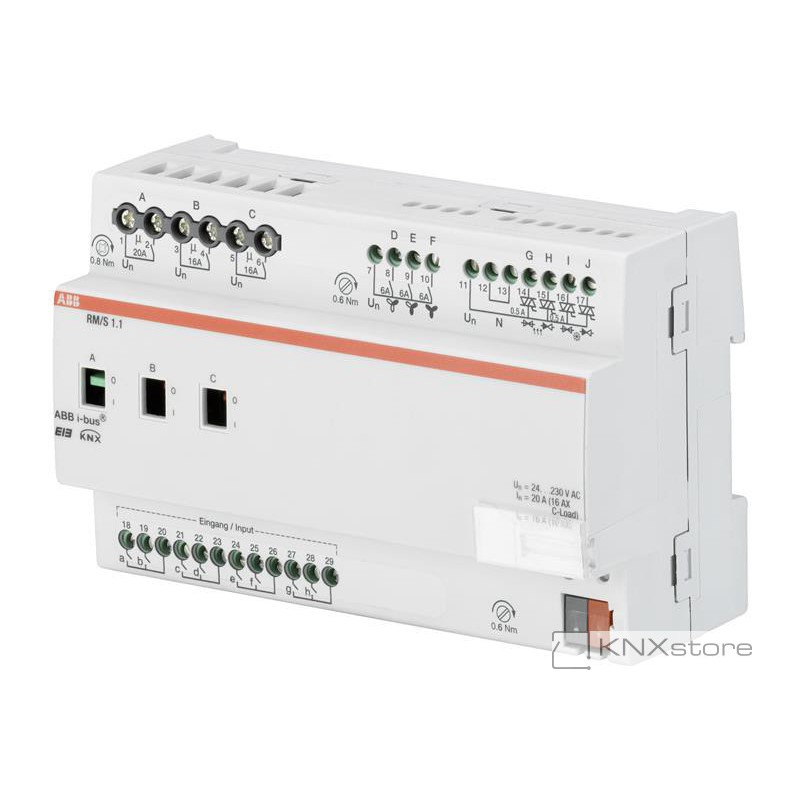

ABB KNX Řadová hotelová řídicí jednotka Basic

Přístroj Room Master Basic je modulárním přístrojem pro montáž na nosnou lištu. V rozváděči zabírá prostor o šířce 8 M (1M = 18 mm). Výstupy A, B a C jsou pro ovládání zásuvkových okruhů, osoušeče v koupelně a přídavného elektrického topení. Třístupňový ventilátor fan-coilu je řízen výstupy D,E a F. Přístroj RM/S 1.1 je vybaven dvěma elektronickými výstupy (G-H a I-J) pro řízení motorických nebo elektrotepelných hlavic ventilů topení a chlazení. Kromě toho přístroj obsahuje 8 binárních vstupů ve čtyřech skupinách. Jsou určeny pro připojení klasických tlačítkových ovladačů a mohou být určeny pro spínání svítidel, přídavného topení, žaluzie, ale také pro odesílání nouzového signálu anebo pro centrální funkce. Přístroj lze ovládat manuálně. Nevyžaduje žádné přídavné napájení.

Napájení po sběrnici ABB i-bus®KNX/EIB: 21 až 30 V DC
Odběr proudu (po sběrnici): 12 mA
Spotřeba po sběrnici: 250 mW
Spotřeba přístroje: 4,85 W
Připojení sběrnice KNX/EIB: bezšroubová sběrnicová svorkovnice
Rozměry: v x š x h: 90 x 144 x 64,5 mm, šířka 8 M

lze doplnit o: PS 1/4/6 - KNX, či 6138/11-83-500
