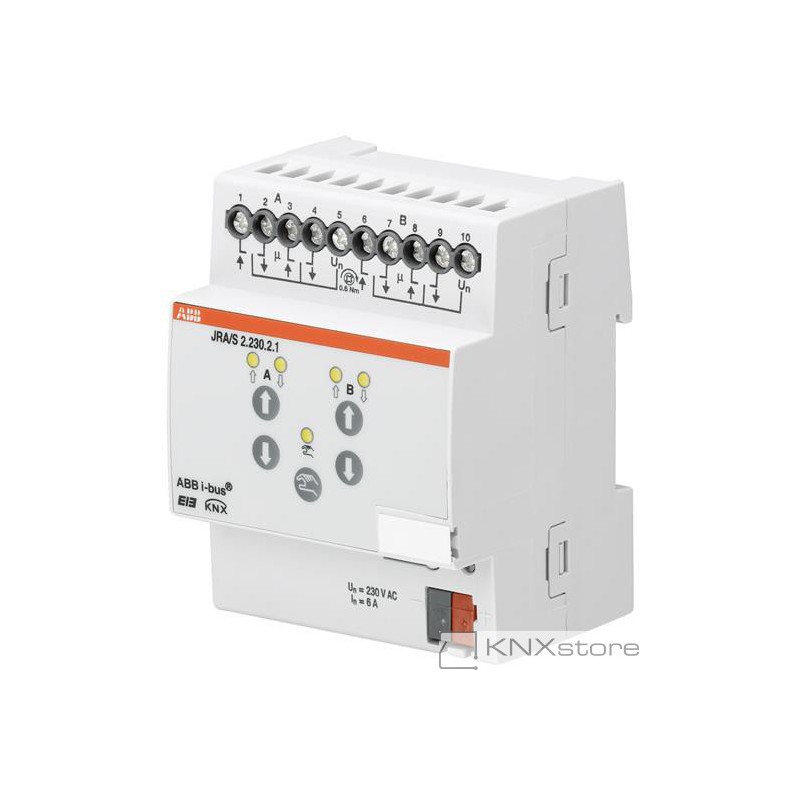

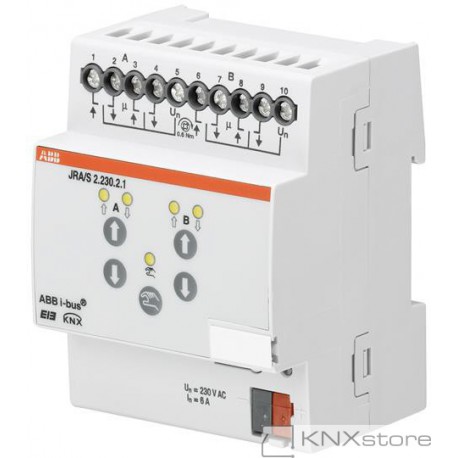

ABB KNX Řadový žaluziový akční člen 2násobný, 230 V AC, manuální ovládání

2, 4 a 8 násobný žaluziový akční člen s možností ručního ovládání pro nezávislé řízení žaluziových pohon 230 V AC prostřednictvím ABB i-bus®KNX. Lze použít také pro ovládání větracích klapek, vrat, brán a oken. Přístroje jsou napájeny po sběrnici ABB i-bus ® KNX a není zapotřebí další pomocný napájecí zdroj. Možnost ručního ovládání se využívá především pi nastavování pohon při uvádění do provozu. Provozní LED na čelní straně přístroje signalizují aktuální stav jednotlivých výstup. Pohony jsou chráněny proti poškození tím, že kontakty pro pohyb nahoru a dol jsou navzájem proti sob elektromechanicky blokovány.

Napájení: po sběrnici ABB i-bus ® KNX (21 až 30 V DC)
Proudový odběr: < 12 mA
Příkon: max. 250 mW
Připojení: šroubovými svorkami pro pohyb NAHORU / DOLU laněnými vodiči 0,2…4 mm2 tuhými vodiči 0,2…6 mm2
Utahovací moment: max. 0,6 N.m KNX připojení: bezšroubová sběrnicová svorkovnice (červená/černá), tuhý vodič Ø 0,8 mm
Montáž na nosné lišty o šířce 35 mm podle SN EN 60 715.
Stupeň krytí IP20 podle SN EN 60 529
Třída ochrany II dle SN EN 61 140

Lze kombinovat s: JSB/S 1.1
