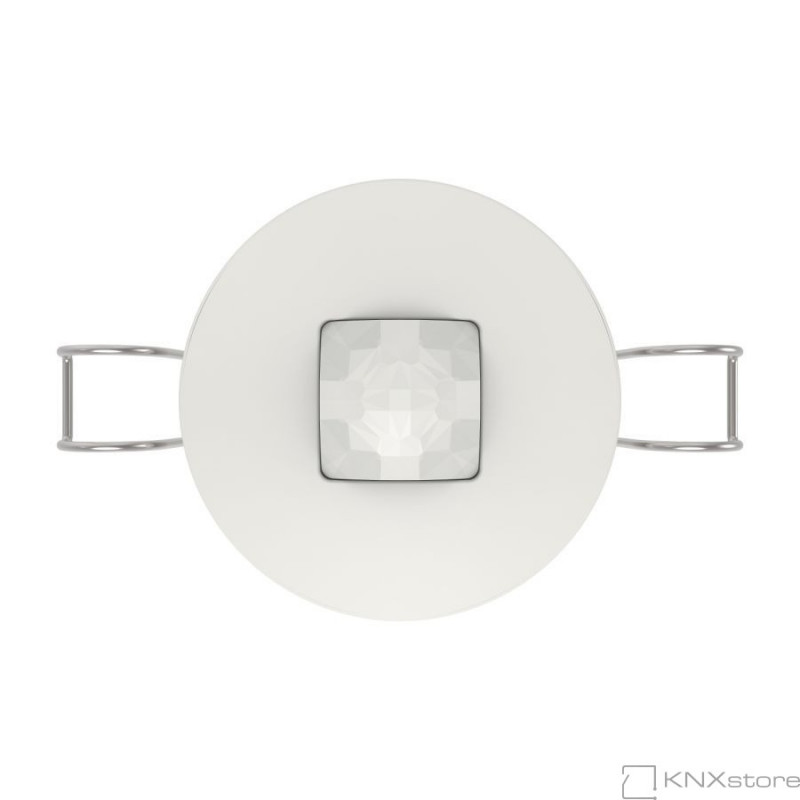

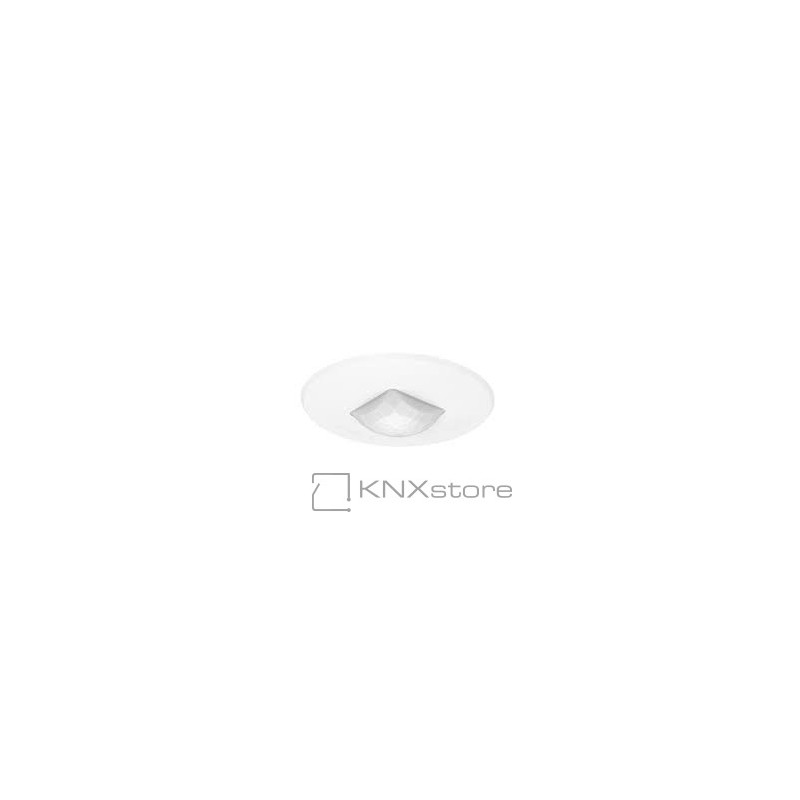

Schneider Electric KNX Mini detektor přítomnosti

KNX detektor přítomnosti pro nenápadnou instalaci do podhledů.

Senzor detekuje přítomnost člověka i při sebemenším pohybu. Ovládání osvětlení je prováděno v závislosti na pohybu (4 kanály) nebo dodatečně v návaznosti na detekci jasu (1 kanál) pomocí telegramu KNX. Pokud je v místnosti dostatečné denní světlo, osvětlení je vypnuto nebo nastaveno dle aktuální hodnoty jasu (konstantní regulace osvětlení).

Zařízení pro vytápění, vzduchotechniku a klimatizace (HVAC) mohou být tké ovládána (1 kanál). Detektor přítomností má 4 detekční senzory (pasivní infračervené), detektor jasu, IR přijímač a indikační LED diodu pro detekování pohybu.

Detektor může být použit jako samostatný nebo v módu msater-slave. Nastavení konkrétního použití je umožněno v programu ETS.

Deterktor přítomnosti může být ale nastaven a otestován i bez ETS, ale pouze za pomoci příslušného dálkového ovladače dostpného jako příslušenství.

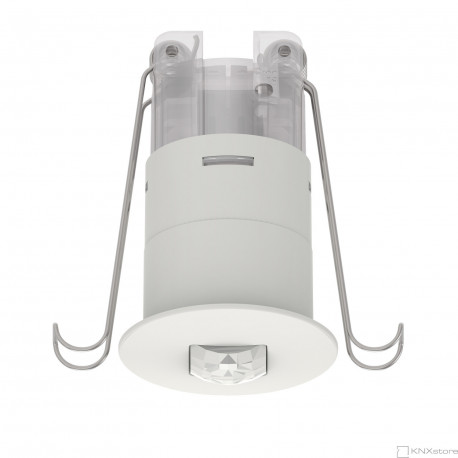

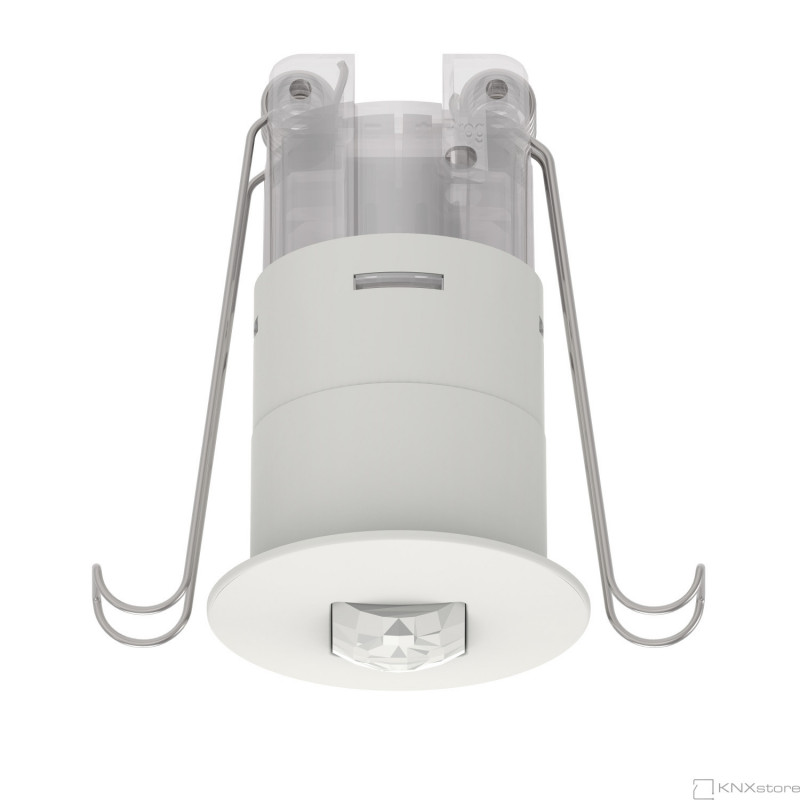

V případě vnitřní instalace do podhledu je detektor instalován s přídržnou pružinou do kruhového otvoru (průměr 35mm). Minimální instalační hloubka je 65mm.

Funkce softwaru KNX:

Detekce pohybu: Detekovaný pohyb osoby je signalizován KNX telegramem.

Řízení osvětlení: Osvětlení v místnosti je řízeno v závislosti na pohybu a aktuálním jasu. Pokud je v místnosti dostatečné denní světlo, osvětlení je vypnuto nebo nastaveno na konstantní hodnotu.

Základní osvětlení: Aktivuje základní osvětlení po uběhnutí nastaveného času, a to na určitou dobu nebo v náveznosti na jas.

Řízení HVAC: Zařízení pro vytápění, ventilaci a klimatizaci jsou přepínána z energeticky úsporného módu do módu komfort opět v závislosti na pohybu.

Operační módy: Samostatný detektor, Master, Slave, Master v paralelním řízení

Master: Ovládá osvětlení a systém HVAC. Dodatečné detektory v režimu slave pouze rozšiřují detekční oblast.

Slave: Pouze detekují pohyb v konkrétním prostoru a posílají danou informaci detektoru Master.

Master v paralelním řízení: Ovládá osvětlení ve své oblasti (může být rozšířeno detektory Slave). Pouze jediný Master v celé instalaci může ovládat systém HVAC. 2 logické brány

Úhel detekce: 360°

Rozsah: max. 6x6m (tangentně), max. 4x4m (radiálně)

Montážní výška: 2-5m

Optimální montážní výška: 2,8m

čas nastavení: 60s-255min

Senzory: 4x pasivní infračervený

Detekce jasu: Interní senzor osvětlení s možností nastavení 2-1000Lux

IP ochrana: IP20

EC pokyny: Nízké napětí 2006/95/EC a EMC 2004/108/EC

Rozměry: 43x71mm (průměr x výška)

Příslušenství:

MTN6300-0002 - Dálkový ovladač pro KNX detektor přítomnosti
