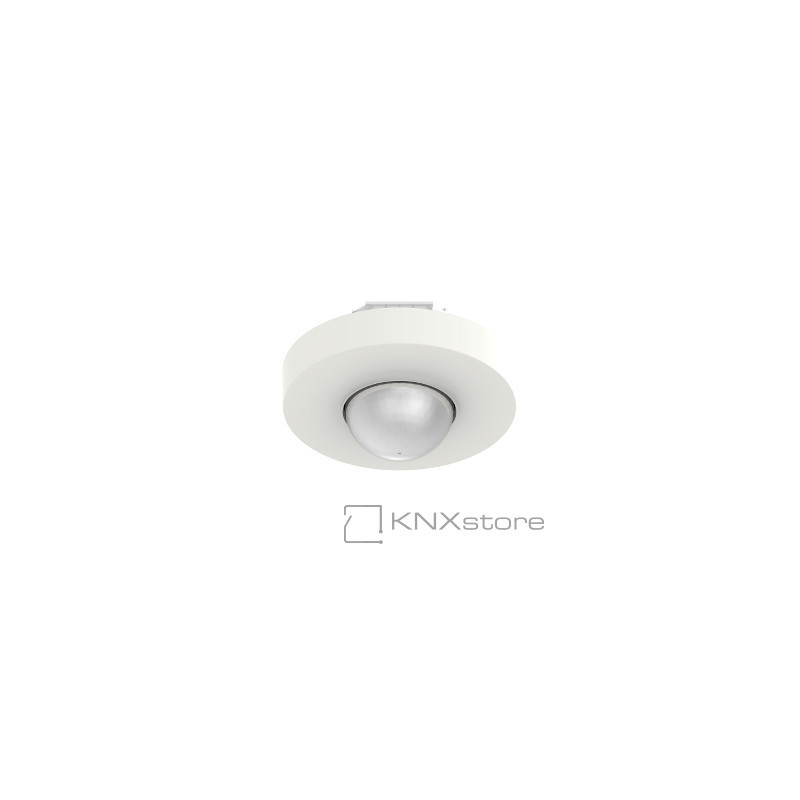

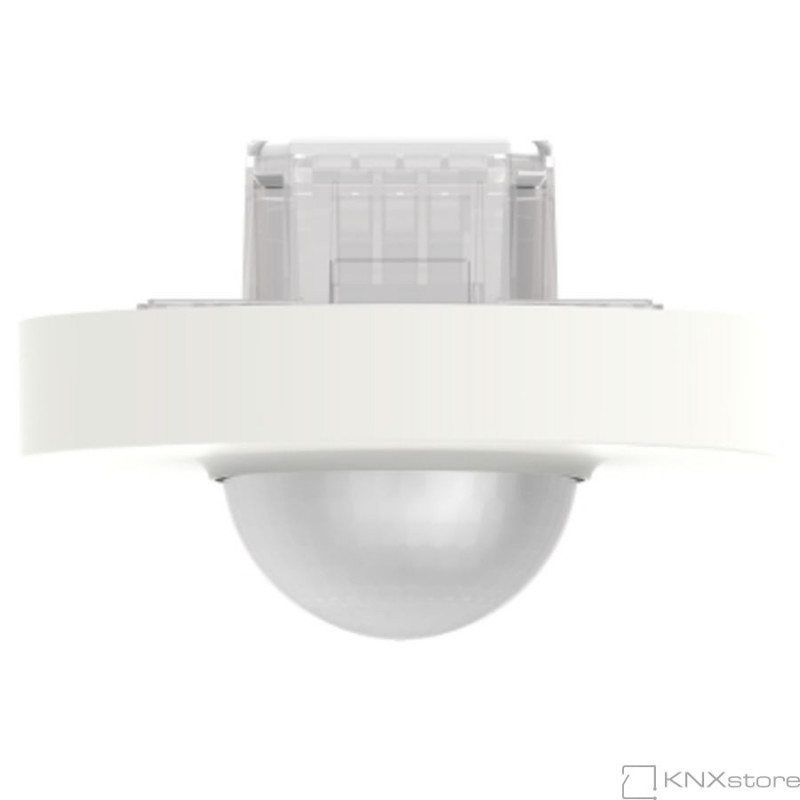

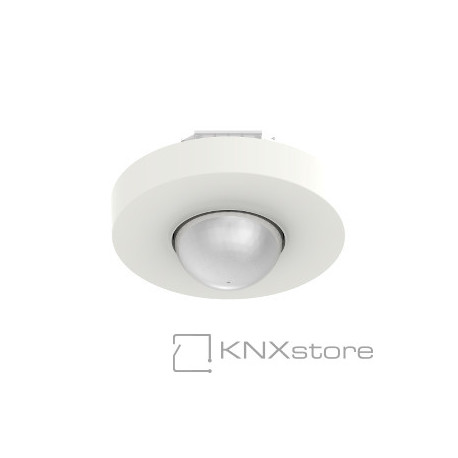

Schneider Electric KNX detektor přítomnosti pro vysoké stropy FM

KNX detektor přítomnosti pro zapuštěnou montáž do místností s vysokými stropy, výrobních nebo sportovních hal.

Senzor detekuje přítomnost člověka i při sebemenším pohybu. Ovládání osvětlení je prováděno v závislosti na pohybu (2 kanály) nebo dodatečně v návaznosti na detekci jasu (1 kanál) pomocí telegramu KNX. Pokud je v místnosti dostatečné denní světlo, osvětlení je vypnuto nebo nastaveno dle aktuální hodnoty jasu (konstantní regulace osvětlení).

Zařízení pro vytápění, vzduchotechniku a klimatizace (HVAC) mohou být tké ovládána (1 kanál). Detektor přítomností má 2 detekční senzory (pasivní infračervené), detektor jasu, IR přijímač a indikační LED diodu pro detekování pohybu.

Detektor může být použit jako samostatný nebo v módu msater-slave. Nastavení konkrétního použití je umožněno v programu ETS.

Deterktor přítomnosti může být ale nastaven a otestován i bez ETS, ale pouze za pomoci příslušného dálkového ovladače dostpného jako příslušenství.

Vnitřní instalace do stropu (IP20) do zapuštěného krytu pomocí dvou šroubů.

Dodatečně může být přidán ochraný kovový kryt pro ochranu čoček.

Funkce softwaru KNX:

Detekce pohybu: Detekovaný pohyb osoby je signalizován KNX telegramem.

Řízení osvětlení: Osvětlení v místnosti je řízeno v závislosti na pohybu a aktuálním jasu. Pokud je v místnosti dostatečné denní světlo, osvětlení je vypnuto nebo nastaveno na konstantní hodnotu.

Základní osvětlení: Aktivuje základní osvětlení po uběhnutí nastaveného času, a to na určitou dobu nebo v náveznosti na jas.

Řízení HVAC: Zařízení pro vytápění, ventilaci a klimatizaci jsou přepínána z energeticky úsporného módu do módu komfort opět v závislosti na pohybu.

Operační módy: Samostatný detektor, Master, Slave, Master v paralelním řízení

Master: Ovládá osvětlení a systém HVAC. Dodatečné detektory v režimu slave pouze rozšiřují detekční oblast.

Slave: Pouze detekují pohyb v konkrétním prostoru a posílají danou informaci detektoru Master.

Master v paralelním řízení: Ovládá osvětlení ve své oblasti (může být rozšířeno detektory Slave). Pouze jediný Master v celé instalaci může ovládat systém HVAC. 2 logické brány

Úhel detekce: 360°

Otevřený úhel: 45°

Rozsah: max. 20x4m (tangentně), max. 12x4m (radiálně)

Montážní výška: 2,5-5m

Optimální montážní výška: 2,8m

čas nastavení: 60s-255min

Senzory: 2x pasivní infračervený

Detekce jasu: Interní senzor osvětlení s možností nastavení 2-1000Lux

IP ochrana: IP20

EC pokyny: Nízké napětí 2006/95/EC a EMC 2004/108/EC

Rozměry: 124x78mm (průměr x výška)

Příslušenství:

MTN6300-0002 - Dálkový ovladač pro KNX detektor přítomnosti

MTN6300-0001 - Ochranný koš pro KNX detektor přítomnosti
